Терморегулятор теплого пола сенсорный 16A

Терморегулятор теплого пола сенсорный 16A

Модуль терморегулятора Livolo - электронный  терморегулятор.

Благодаря элегантному внешнему виду, он идеально вписывается в любую комнату, дополняя дизайн интерьера.

Терморегулятор Livolo может быть установлен в любом помещении с электрическим напольным отоплением.

Терморегулятор имеет встроенный датчик температуры воздуха. Устанавливается в стандартную  монтажную коробку. Для работы нужно три провода, фазный, нулевой и провод с нагрузкой.

Модуль терморегулятора совместим со всеми рамками Livolo. Устанавливается в рамку от розетки.

Функционал терморегулятора позволяет создать комфортные температурные условия в помещении и легко оптимизировать затраты на обогрев. Функция открытого окна, электронный таймер и низкое потребление в режиме ожидания обеспечивают комфорт и минимизируют ваши расходы.



Механизм терморегулятора LIVOLO предназначен для контроля и поддержания заданного значения температуры нагрева воздуха в помещении и ее регулировки, при изменении внешних условий. Cенсорный терморегулятор с лаконичным и современным дизайном. Терморегулятор имеет встроенный датчик температуры воздуха.

К механизму терморегулятора можно подключить внешний датчик температуры пола модель VL-XQ001 (в комплект не входит, приобретается отдельно).

При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5метров, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично.

Эксплуатация

  1. В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.
  2. При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.
  3. Диапазон установки температуры от 5 до 35 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения, необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.
  4. Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.
  5. При отключении питания терморегулятора настройки сохраняются.

Монтаж

  1. Обязательно отключите питание перед установкой.
  2. Подключение должно выполнятся строго со схемами подключения.
  3. Поместите механизм терморегулятора в металлический суппорт.
  4. Максимальный нагрузка на терморегулятора не должна превышать 16А или 3680Вт.
  5. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.

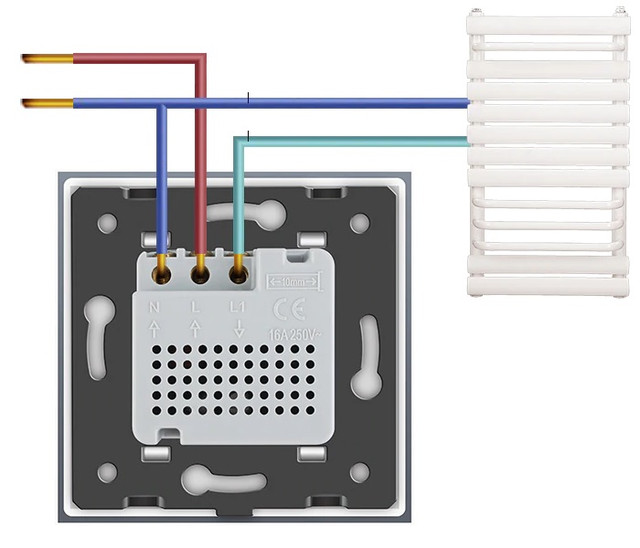

  6. Подключение с датчиком воздуха без реле.
    Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
  7. Подключение с датчиком воздуха с реле.
    Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
  8. Подключение с датчиком пола.
    Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
  9. Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплект не входит).

Преимущества:

  • позволяет точно задавать комфортную температуру,
  • экономит электроэнергию,
  • работает в широком диапазоне температур,
  • информативный дисплей.
  • устанавливается в рамку для розетки.

Особенности:

  • японское реле 16А
  • комфортный и экономичный режимы
  • класс защиты ІР20
  • размер 80х80 мм.
  • не комлектуется рамкой



Иконка для конструктора:
Количество занимаемых постов в розетке:
2
Цвет:
черный
Конструктор:
Да
